(一)、工作原理

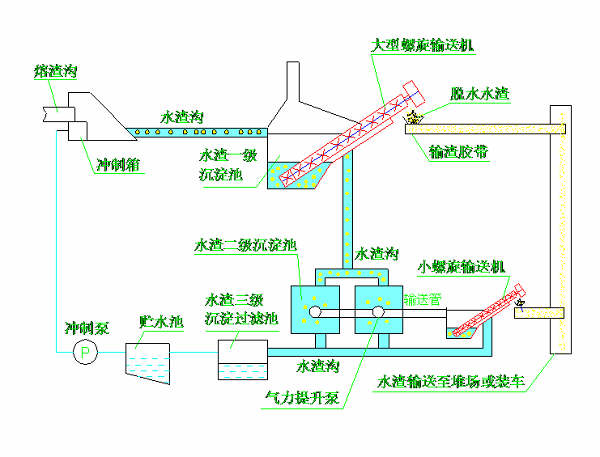

　　本系统的核心设备是一台螺旋输送机构。该机构呈20°倾斜角安装在水渣池内，随着螺旋输送机构的转动，其螺旋叶片将水渣池底部的水渣向上输送，水则在重力及其它作用力下向下回流，从而达到渣水分离的目的。水渣经脱水离开螺旋输送机构的U型槽后，通过胶带机系统输送至水渣堆场，冲渣水及极少量的浮渣由水渣池溢流口进入二级、三级沉淀池;在水渣二级沉淀池，沉淀的细水渣由气力提升泵经管道进到小型螺旋输送机分离出来，冲渣水进入三级沉淀池，滤筛进入贮水池，经沉淀、补充新水等处理工序后循环使用。

(二)、主要设备

　　1、冲制箱:结构由箱体、喷水板、进水口三部分组成。可以根据渣量的变化，改变水量的大小，始终保证极佳的渣水比，实现既节约用水，又能确保渣的品质(即玻璃化率≥98%)。

　　2、水渣池:水渣池为一个上大下小的斗式混凝土结构件，用于收集水渣。

　　3、螺旋输送机:用于将渣从水中分离出来，并充分脱水成干渣，再由胶带机系统输送至水渣堆场。输送机叶片采用耐磨抗腐蚀材料制作，水下轴头用特殊结构密封，结构牢固。

　　螺旋输送机构的组成：

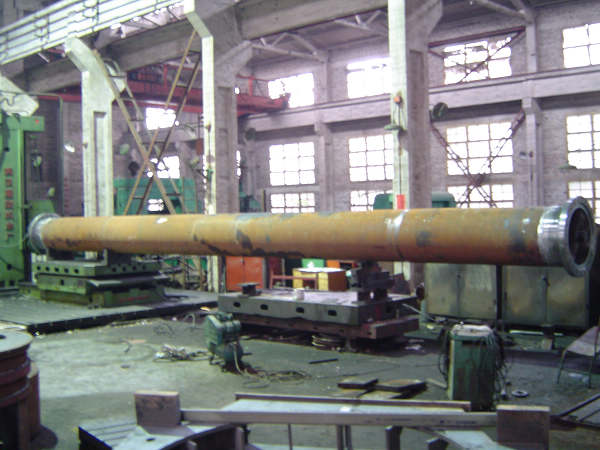

　　大速比减速机(1：140);调频电机(户外型电机，调频器放置在控制室内);抗蚀耐磨铸钢制作的螺旋叶片(可更换);上下轴头;主轴(Φ760×30);控制器(可进系统PLC);头部摆动架;提升装置。
